攝(she)像頭(tou)模(mo)組點膠應用：攝像頭模組外觀

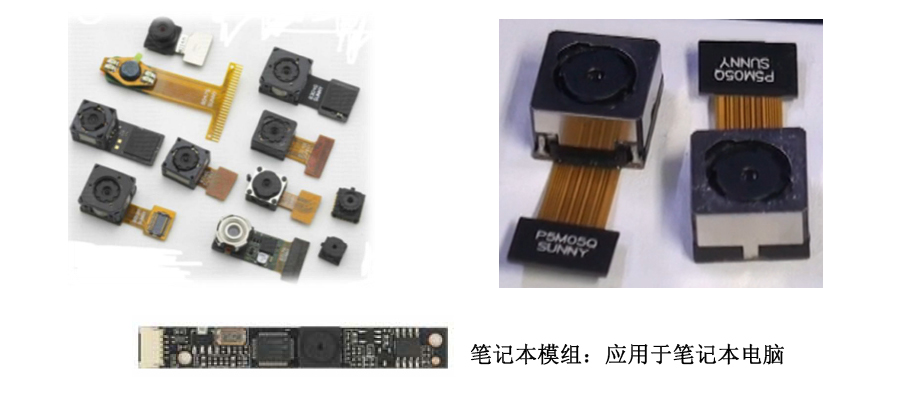

攝像頭模組外觀

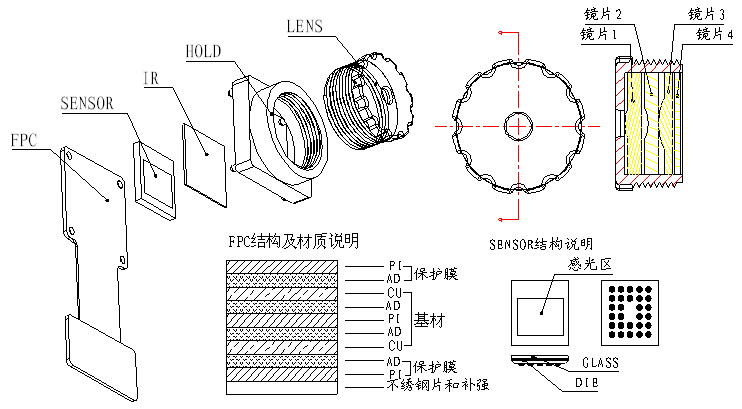

模組構造圖

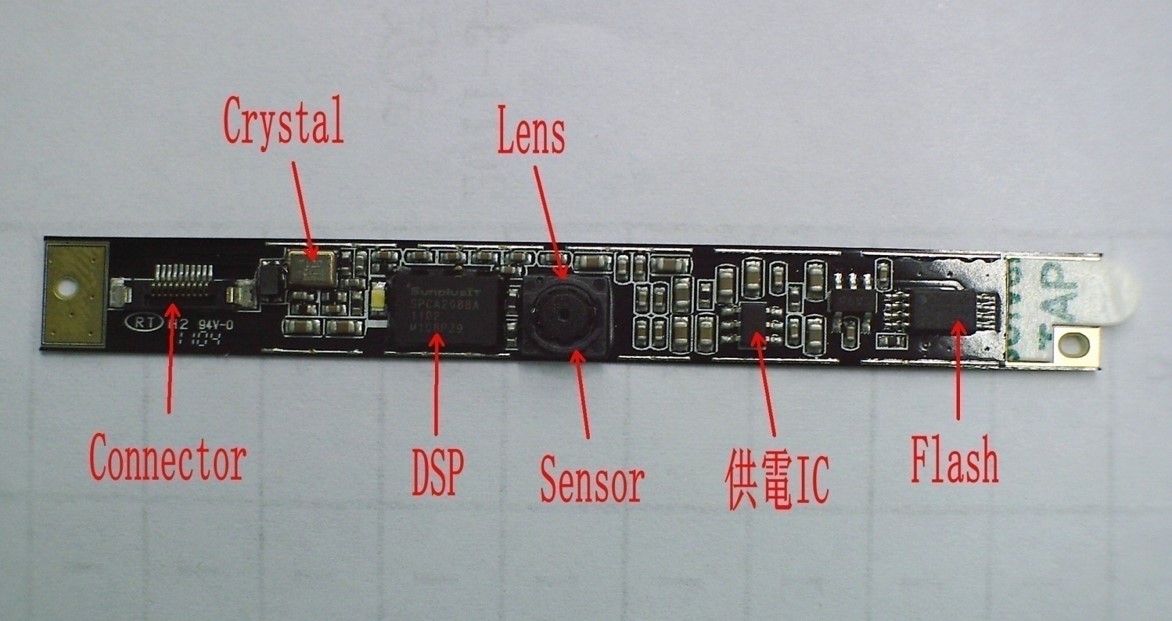

筆記本攝像頭模組

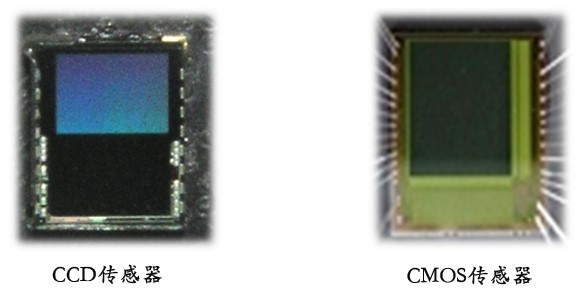

攝像頭模組類型
lCCD
Charge Couple Device：電荷耦合(he)器件
lCMOS
Complementary Metal Oxide Semiconductor ：互(hu)補金(jin)屬(shu)氧化物半導體

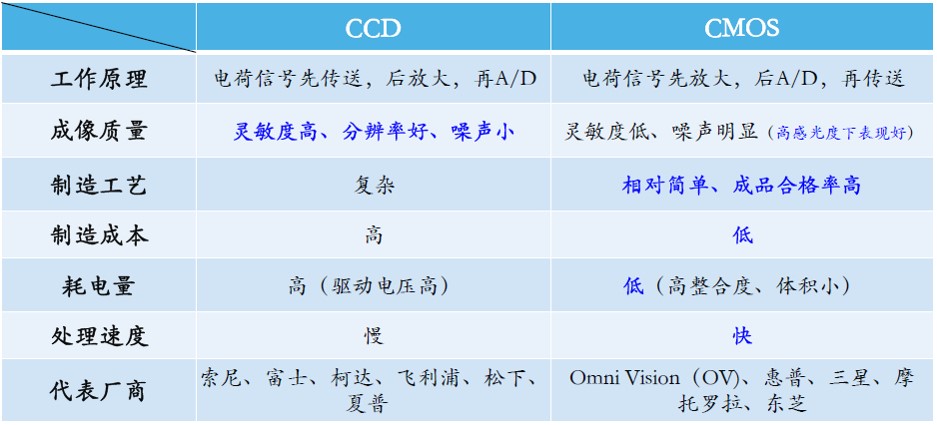

CCD與CMOS對比
CCD傳(chuan)感器(qi)模(mo)塊日(ri)本(ben)廠商(shang)主導，CMOS傳(chuan)感器(qi)模(mo)組美國(guo)、韓國(guo)廠商(shang)主導。

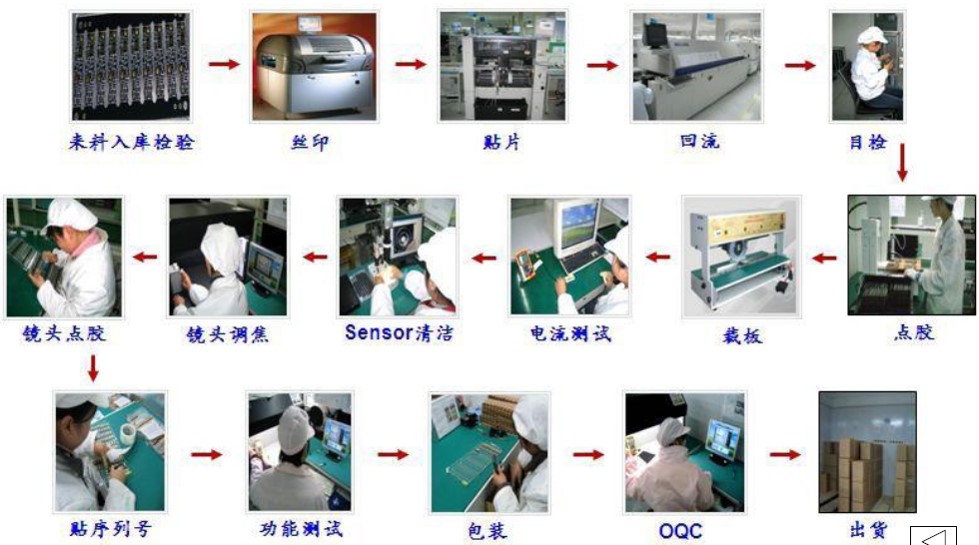

生產工藝流程
攝像頭封裝

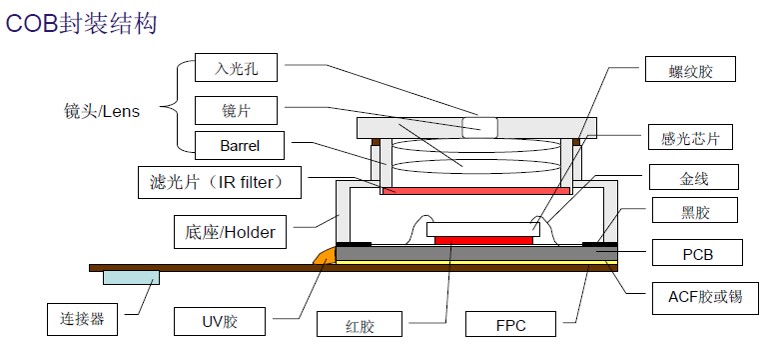

COB(Chip On Board)

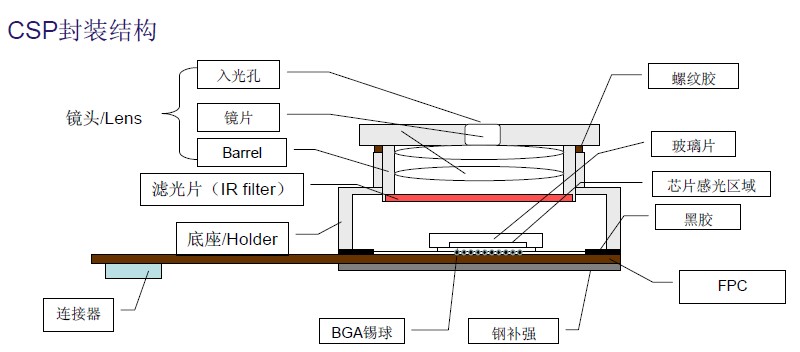

CSP(Chip Scale Package)
手機攝像頭新技術1

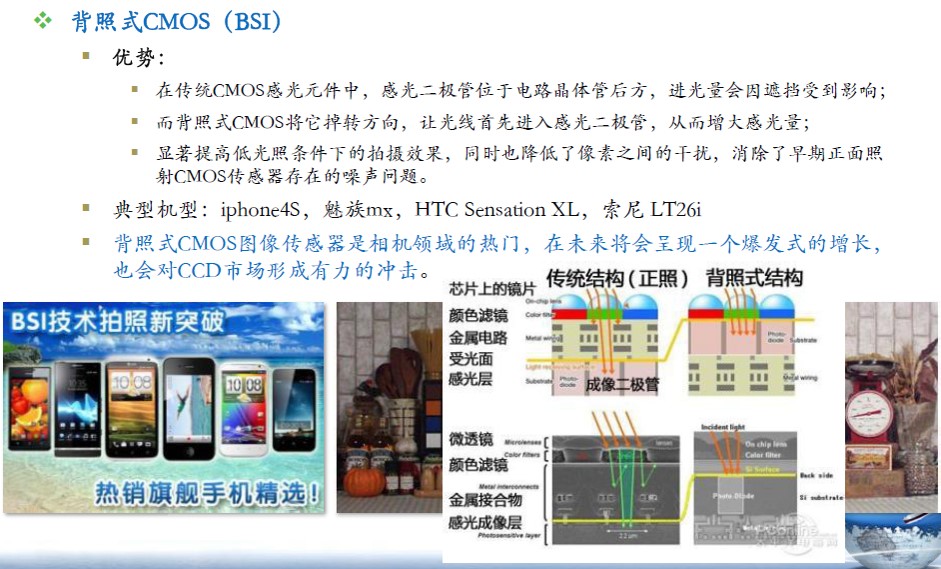

被照式(shi)CMOS
手機攝像頭新技術2

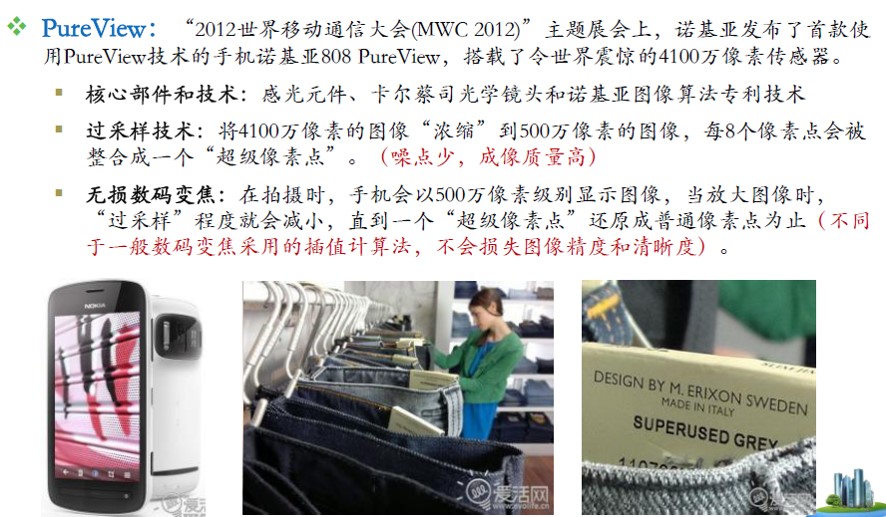

Pureview
需要的點膠應用
| Sensor的Underfill |
|
|
|
Holder與PCB板接縫處四(si)邊(bian) |
|
|
|
Lens與Holder接(jie)縫 |
|
|
Holder與PCB板接縫處

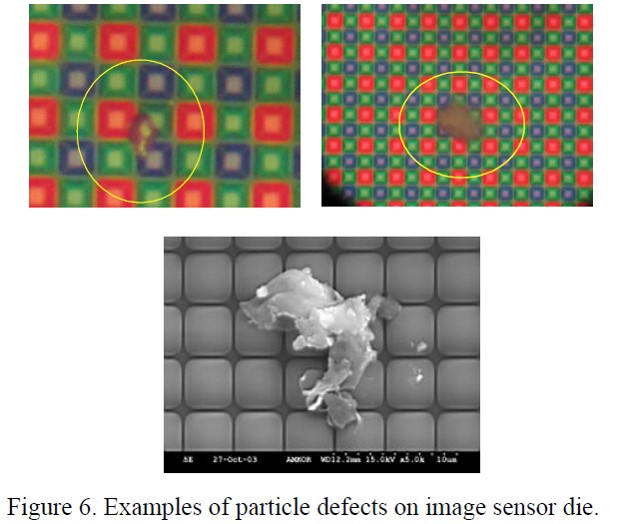

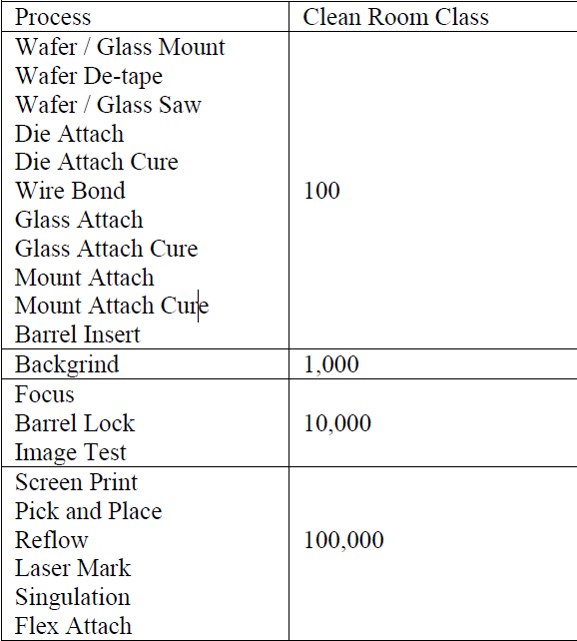

 Holder即右表格的Mount的固定需要100等級的無塵室，否則容易出現上圖的sensor污染。 |
|
我們的機會

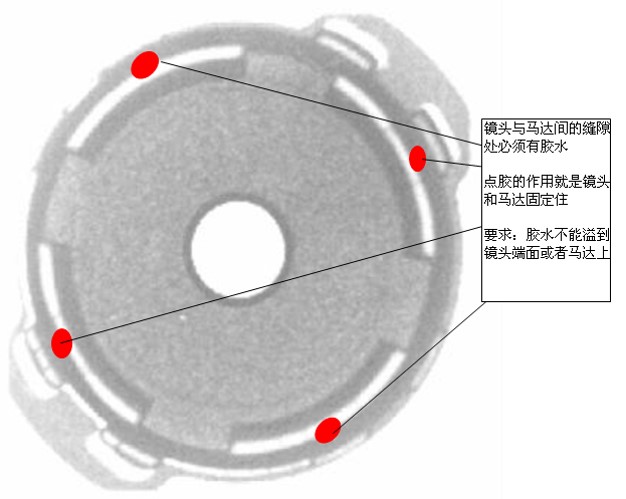

Lens與Holder接縫點(dian)膠工(gong)藝

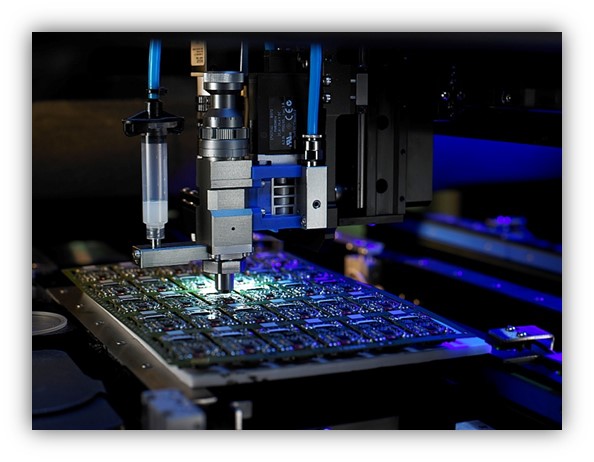

SPSI提供的方案

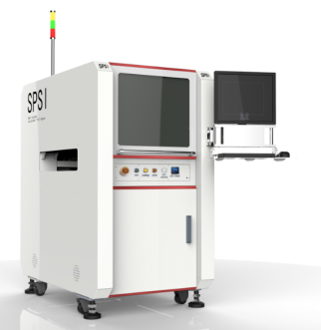

1、全自(zi)動(dong)在線式噴射點膠系統SP-77
 Holder即右表格的Mount的固定需要100等級的無塵室，否則容易出現上圖的sensor污染。 |
 NS-77 外形尺寸770*1400*1450mm(W*D*H)。 |
| 型號 | SP-77 | 備注 |
| 外形尺寸(W * D * H) | 770*1400*1450 mm | |
| 點膠區域(W * D) | 350*475 mm | |
| 軌道高度 | 890 ~950mm | |
| 軌道承重(含夾具) | 4.5kg | |
| 最大基板厚度 | 6mm | |
| 定位精度(高速狀態) | ± 20um@3 σ (X\Y\Z) | |
| 重復精度(高速狀態) | ±12.5um@3 σ (X\Y\Z) | |
| 最大速度&加速度 | 1m/s 1g(X/Y) | |
| 噴射閥 | NS-6500 | |
| 測高系統 | 非接觸式激光傳感器 | 選配 |
| 承重系統 | 瑞士精密天平精度等級 0.1mg | 選配 |
| 視覺定位系統 | 工業 CCD | |
| 工廠要求 | 電壓 220V ， 50~60HZ ，電流 10A ，最小氣壓 0.65MPa | |
| 計算機與軟件 | Windows 7 系統下基于 C++ 下開的發軟件 |

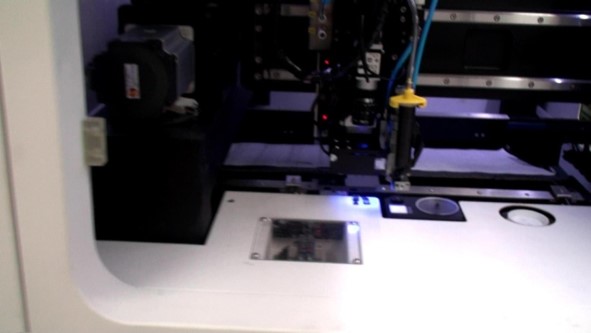

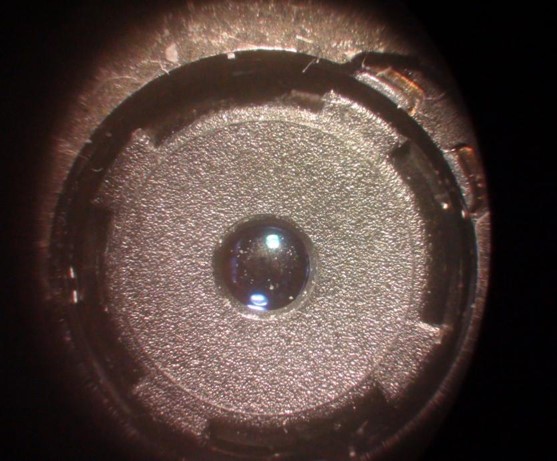

SP-77點膠過程
提供的方案
3、離線式噴射點膠SS-300+DJ-9500
| 規格 | SS-300 |
| 工作范圍 mm | 31 0 × 310 × 90 |
| 定位精度 | ±0.01 |
| XY 軸最大速度 | 800x800 mm /s |
| 驅動方式 | 交流 伺服 + 絲桿 |
| Z 軸負載 | 7kg |
| Y 軸工作臺負載 | 15 kg |
| 圖像識別速度 | 標準 50ms/dot |
| CCD 像素 | 324K Pixel(656× 494) |
| 分辨率 | 0.011 × 0.11 /pixel |
| 識別范圍 | 6.5 × 4.5 |
| 光源 | 同軸 LED 光源 |

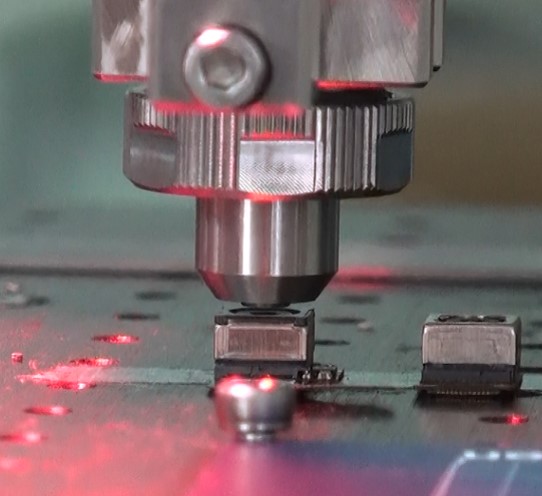

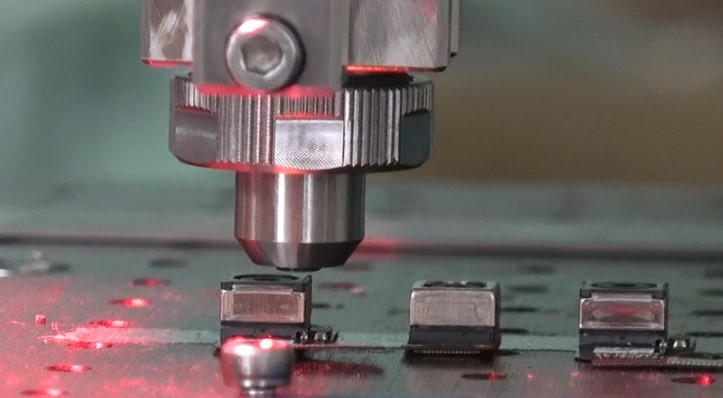

SS-300點膠過程

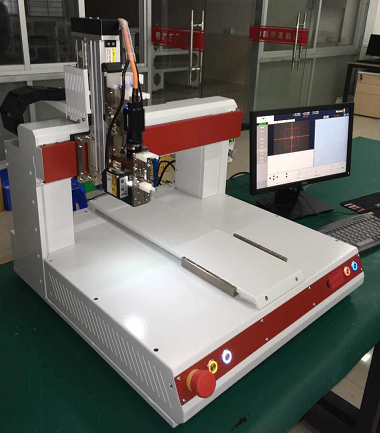

離線(xian)式(shi)噴射(she)點膠系(xi)統SS-300+DJ-9500
